防突风门的结构组成

一、概述

防突风门全称为防瓦斯突出风门，主要用于突出矿井井巷揭穿突出煤层和在突出煤层进行采掘作业时，作为安全防护措施设置的风门，能在瓦斯突出等灾害发生时起到隔绝作用，防止灾害范围扩大。

二、结构组成

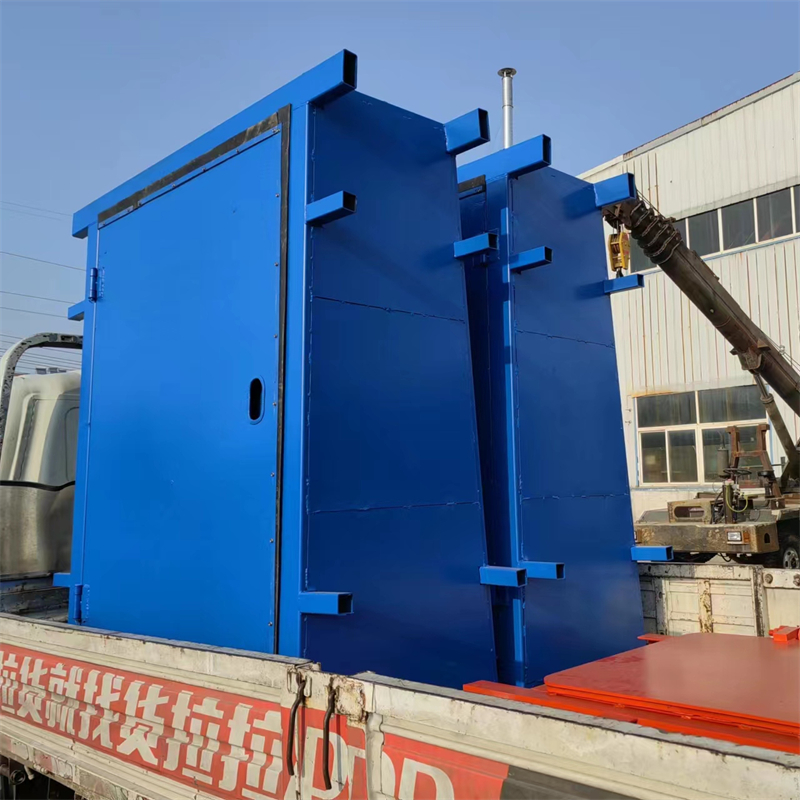

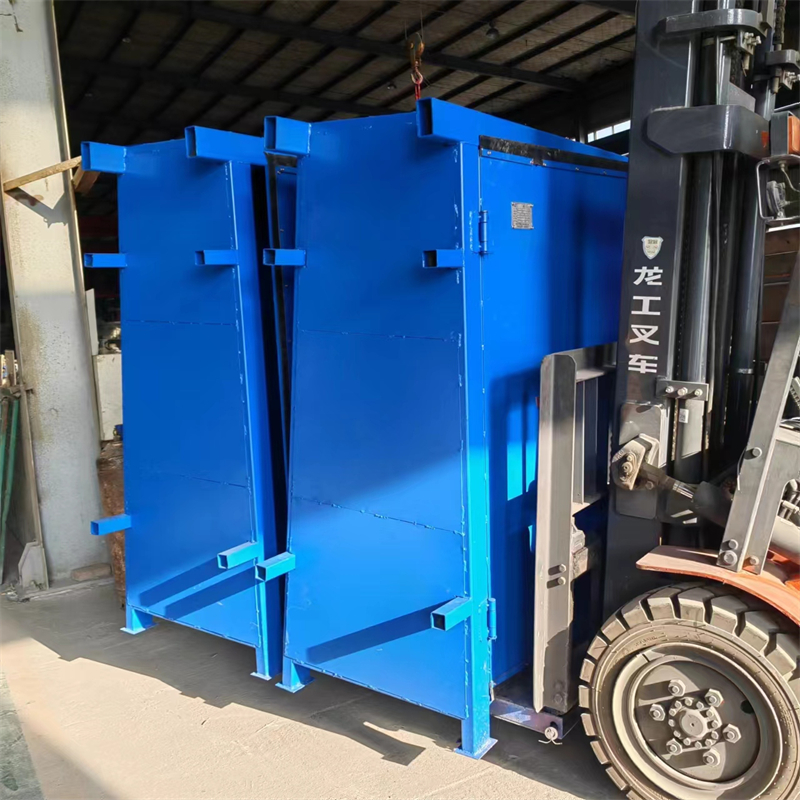

风门主体：通常为钢结构，每一道设有一个正向风门和一个反向风门，同一联络巷内安装两道风门，即两扇正向风门和两扇反向风门。正向风门和反向风门都处于常闭状态。

闭锁装置：常见的有机械闭锁装置，可防止两道风门同时打开，确保在任何时候都至少有一道风门处于关闭状态，以有效阻隔风流。

控制系统：如电液控制系统、气动控制系统等。以电液控制系统为例，一般由电控箱、防爆液压站、液压缸传动机构等组成，可实现风门的自动运行。

传感器及显示装置：包括红外线传感器、位置传感器、声光报警显示器等。红外线传感器用于检测人员或车辆的靠近，位置传感器用于监测风门的开闭状态，声光报警显示器则在风门开启或关闭过程中以及出现异常情况时发出声光警示。

三、工作原理

无压风门原理：运用联杆平衡机构，把作用在风门上的负压通过平衡机构转化为一种内力，使得风门开启只与配重及门轴摩擦阻力有关，开启力小，且双向隔风，无须再设反向风门，关闭平稳，能有效避免风流短路和通风故障的发生。

自动控制原理：当人员或车辆靠近时，红外线传感器感应到信号，将信号传输给电控箱，电控箱控制防爆液压站或气动装置动作，通过液压缸传动机构或气缸推动风门打开；当人员或车辆通过后，传感器失去信号，风门自动关闭。在瓦斯突出等异常情况下，瓦斯监控装置发出信号，也能触发风门迅速关闭，阻断瓦斯扩散。

四、产品特点

安全可靠：能够在瓦斯突出等紧急情况下迅速关闭，有效阻隔有害气体的扩散，为矿工的生命安全提供保障。

密封性能好：采用橡胶垫、石棉板等密封材料，确保风门关闭时风流不会泄漏，提高了风门的阻隔效果。

操作方便：既支持手动操作，满足特殊情况下的需求；又能实现自动控制，与各类设备联动，提升通风系统自动化水平，降低人工操作强度与失误风险。

结构紧凑：通常采用紧凑的结构设计，减少占用的空间，便于在井下狭窄的空间内安装和维护，同时也提高了通风系统的效率。

五、安装与维护

安装位置：应安装在突出矿井的突出危险区，掘进工作面进风侧等关键位置，如主井口、通风巷道等。

安装方式：根据矿井的实际情况和需求，可选择固定式或移动式安装。

定期维护：需要定期对防突风门进行检查和维护，包括检查密封材料的磨损情况，及时更换磨损严重的材料；检查控制系统、传感器、闭锁装置等部件的工作状态，确保其灵敏度和可靠性；对风门的门框、门扇等结构进行检查，如有变形、损坏等情况及时修复或更换。
