液压控制无压风门的结构组成

液压控制无压风门是一种应用于矿井等场所的通风控制设备，以下是其详细介绍：

结构组成

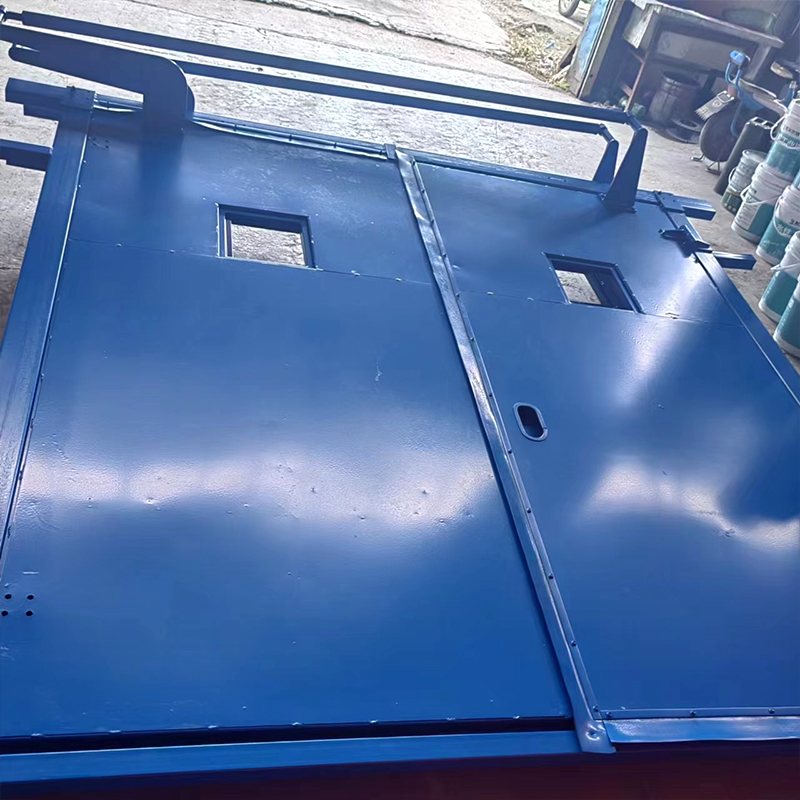

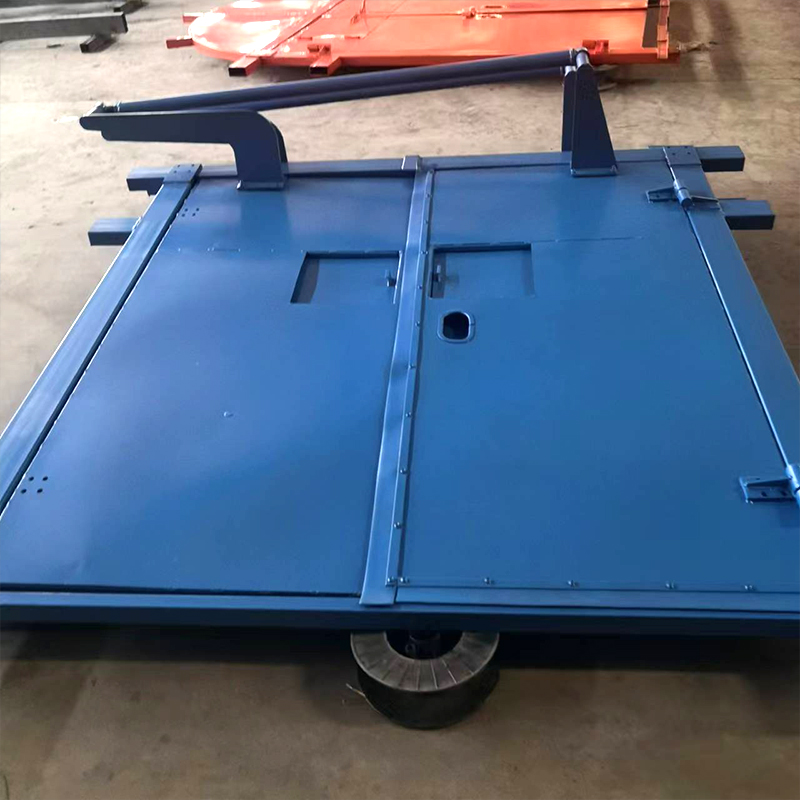

门框和门扇：通常采用高强度钢材或特殊合金材料制成，具有良好的耐腐蚀性和承压能力，能承受矿井内部的风压和环境条件，尺寸可根据实际需求定制。

液压驱动系统：由液压站、液压油缸、液压泵、阀门及高压管路等组成，通过液压缸的伸缩驱动风门启闭，为风门的开启和关闭提供强大驱动力。

PLC 控制系统：以 PLC 为核心，是风门的控制中枢，可接收传感器信号，按照预设逻辑控制液压驱动系统等执行机构动作，还可通过网络连接到矿井中央控制系统，实现实时监控和远程控制。

传感器：包括红外传感器、位置传感器、风压传感器等，用于检测人员或车辆接近、风门的开启和关闭状态以及巷道风压变化等信息，为控制系统提供数据支持。

其他部件：如声光报警箱，可在车辆经过或故障状态下发出声光报警信号；还有合页、锁具、密封条等，合页用于固定门扇，锁具确保风门关闭时的稳固性，密封条则保证风门关闭时的密封性，防止风流泄漏。

工作原理

传感器检测人员或车辆靠近等信号，将其传输给 PLC 控制系统。

PLC 控制系统根据接收到的传感器信号，结合预设的控制策略进行逻辑判断，如判断是否需要开启风门等。

若需要开启风门，PLC 控制系统则控制液压驱动系统动作，通过电动机驱动液压泵产生液压能，液压能经油管传输到液压缸，推动液压缸伸缩，从而带动风门开启。

在风门开启或关闭过程中，传感器实时监测风门的位置信息等，并反馈给 PLC 控制系统，确保风门能够按照预设的控制策略准确、稳定地运行。

产品特点

自动化程度高：无需人力开启，人员或车辆通过时，风门可自动打开，经过后自动关闭，提高了通行效率，降低了工人劳动强度。

安全性能好：每道风门均采用反风设计，矿井停电时可依靠人力开闭风门；具备应急解除闭锁功能，特殊情况下可解除两道风门的闭锁，使两套风门全部锁定在打开状态；同时还具备 LED 显示报警和语音报警两种报警方式。

开启力小：采用无压式设计，通过平衡机构把作用在风门上的风压转化为内力，使风门两侧所受压力平衡，开启时无需克服风压，手动开启力一般在 100-150N 左右，开启轻松省力。

密封性能优：门扇与门框接触处镶嵌橡胶条或聚氨酯密封条，关闭时通过偏心铰链和风压压紧，漏风率低，可有效阻止风流，提高通风系统的效率和稳定性。

控制方式多样：除了全自动控制外，还具备手动控制功能，可利用遥控器或手动按钮来人为控制风门的打开和关闭；当全自动系统出现故障时可切换成半自动控制，无电时可通过气动按钮控制风门开启和关闭，无气时可手动开门关门。

应用场景

主要用于煤矿井下进回风巷和主要进回风巷之间的联络巷中，也可应用于金属矿等地下矿山，适用于巷道相对变形小、有自动控制需求、需要平衡风压、防止风流短路以及对通风系统稳定性要求较高的井下环境。
