矿用百叶窗无压风门的工作原理

矿用百叶窗无压风门是矿井通风系统中的关键设备，主要用于调节和控制井下通风巷道的风量和风流方向。

一、结构设计

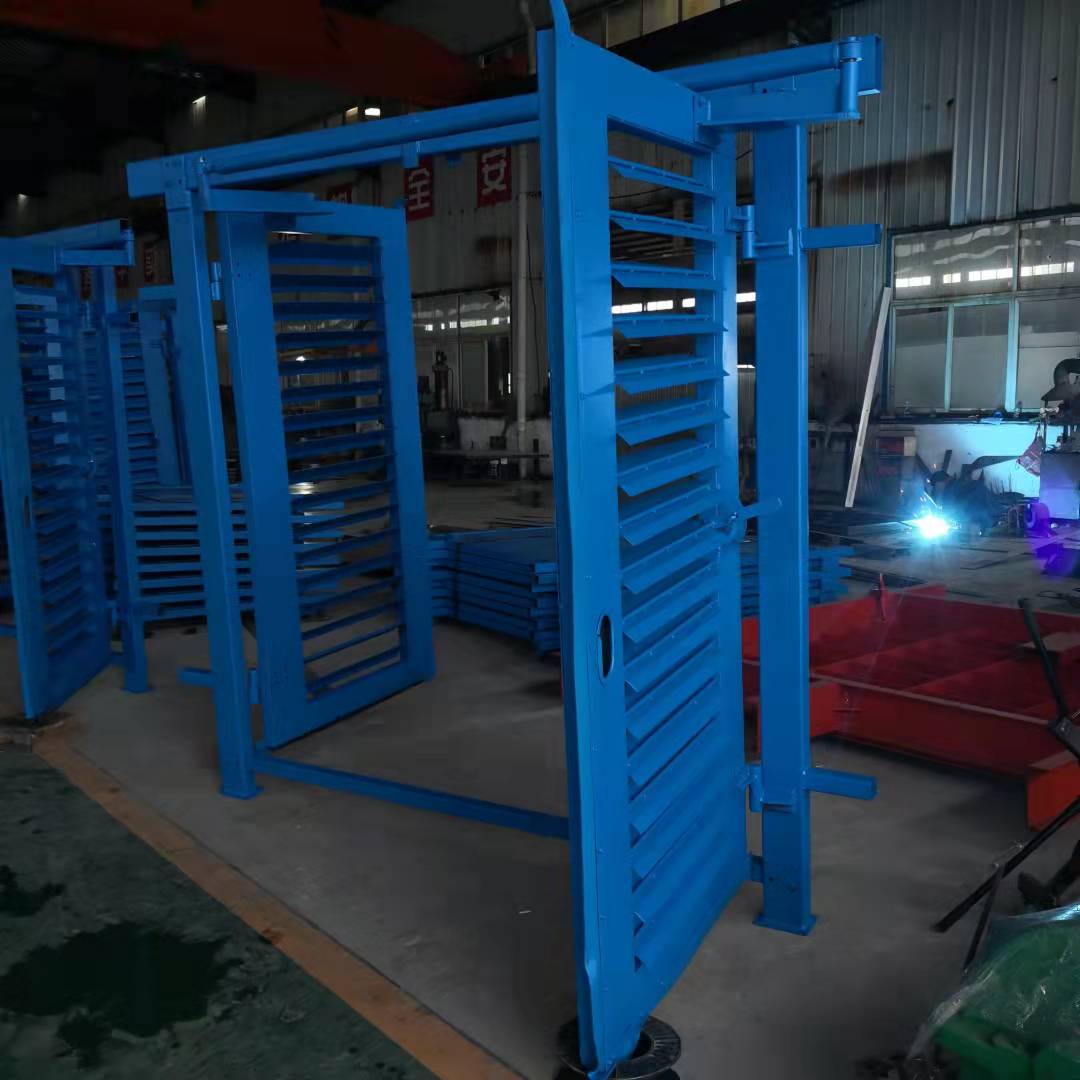

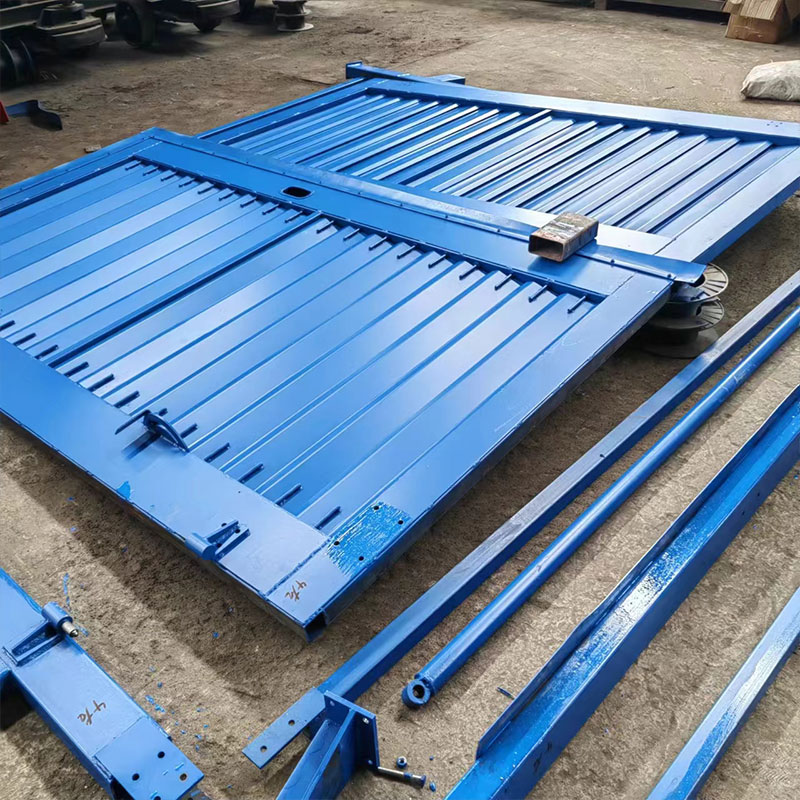

门体结构：通常采用双扇钢制结构，每道风门由门框、门扇、密封挡板及密封材料等组成。框架一般用槽钢焊接而成，坚固不易变形，门扇上安装有百叶窗式调节风窗。

调节机构：百叶窗式调节风窗由风叶、传动装置、刻度盘、调节手柄等构成。风叶多采用 3mm 厚度的钢板或不锈钢材料制作，通过调节手柄可改变风叶角度，从而调节通风面积。

二、工作原理

1.无压启闭原理：采用压力平衡原理，通过联杆平衡机构实现两扇门反向同步运动。当风压作用于门扇时，联杆系统将外力转化为内力，使两扇门受力方向相反，总开启力仅需克服门轴摩擦与密封阻力，操作省力。

2.风量调节原理：通过电动执行器或手动旋钮调节百叶窗叶片的角度，可在 0-90° 范围内连续调节，每 10° 对应通风面积变化 5%，从而精确控制风量。

三、产品特点

1.风量调节精准：可根据矿井通风需求，灵活调节百叶窗的倾角，实现精准的风量控制，满足不同工况下对气流的要求。

2.适应恶劣环境：选用耐腐蚀、防尘防爆的材料制作，能在高湿度、高腐蚀和易磨损等恶劣的矿井环境中稳定运行，具有良好的耐用性。

3.安装维护方便：采用组合式结构，提供详细的安装说明和技术支持，便于安装、拆卸和运输，可重复使用。同时，产品设计考虑了易清洁、易拆卸的特点，维护便捷。

四、控制方式

1.手动控制：适用于无电源场景，通过手动旋钮或手柄调节百叶窗角度和开启风门。

2.自动控制：集成压力传感器、风速仪与 PLC 控制系统，实时监测风压、风速数据，并根据预设算法自动调整风窗开度和风门状态。

3.远程控制：可通过矿井监控系统下发指令，实现多风门协同控制，便于集中管理和调度。
