一、用途
无压风门主要用于矿山井下仅回风巷和主要进回风巷之间每个联络巷中.
二、使用条件
1,无严重滴水的环境.
2有爆炸性气体和煤尘矿井
三、主要技术参数
1,风门开启形式:异向同步开闭.
2,手动开启力:200N左右
3门扇开启角度:>90度
四、工作原理
无压风门采用压力平衡原理,每道风门为双扇钢制门框.异向同步开闭,运用连杆平衡机构,把作用在风门上的压力通过连杆平衡结构转化为一种内力,并得到了平衡,保证了风门打开时省力,方便灵活.另外,在风门开启方向门梁的异侧固定挡板.同时,通过配重块产生的牵引力实现风门自动关闭.

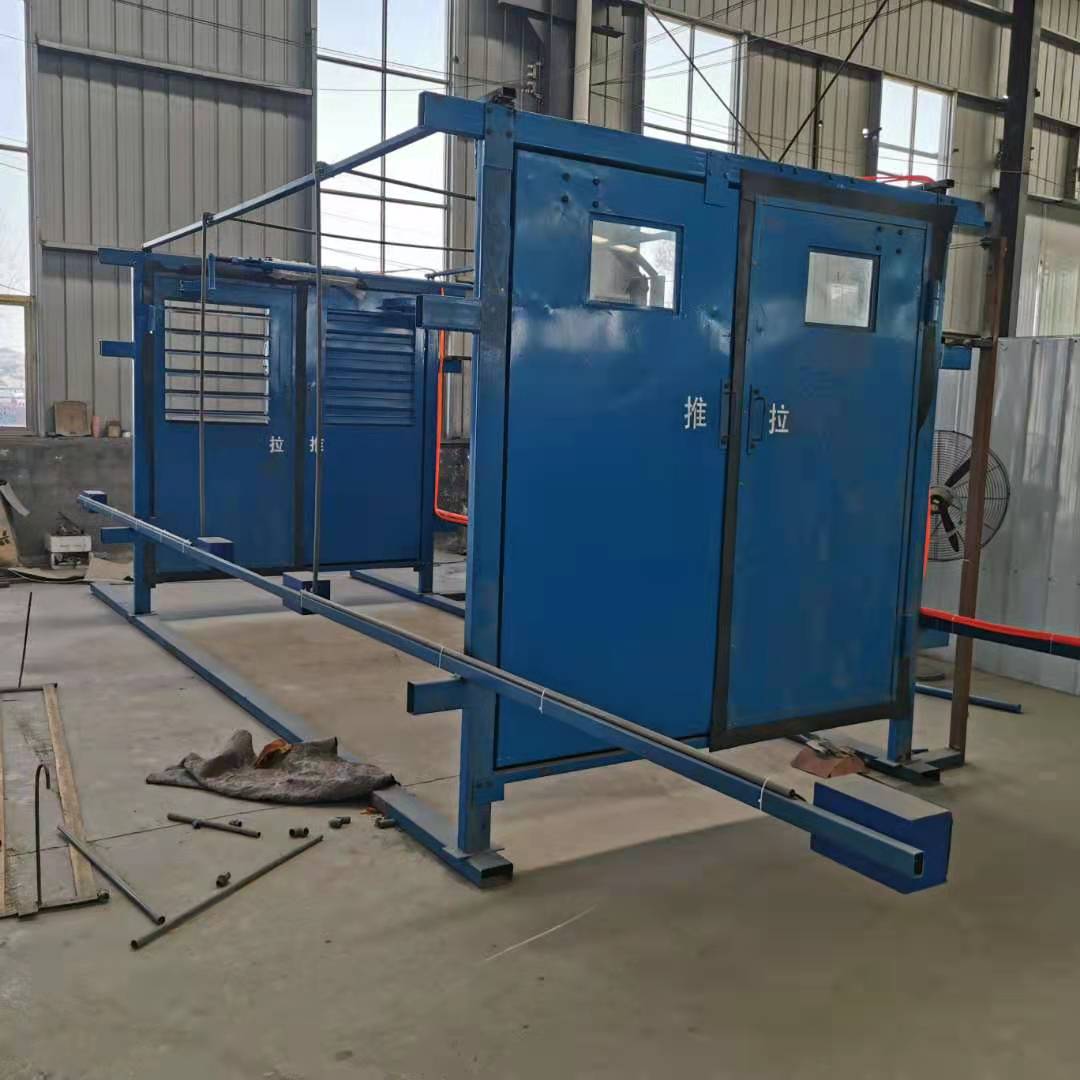

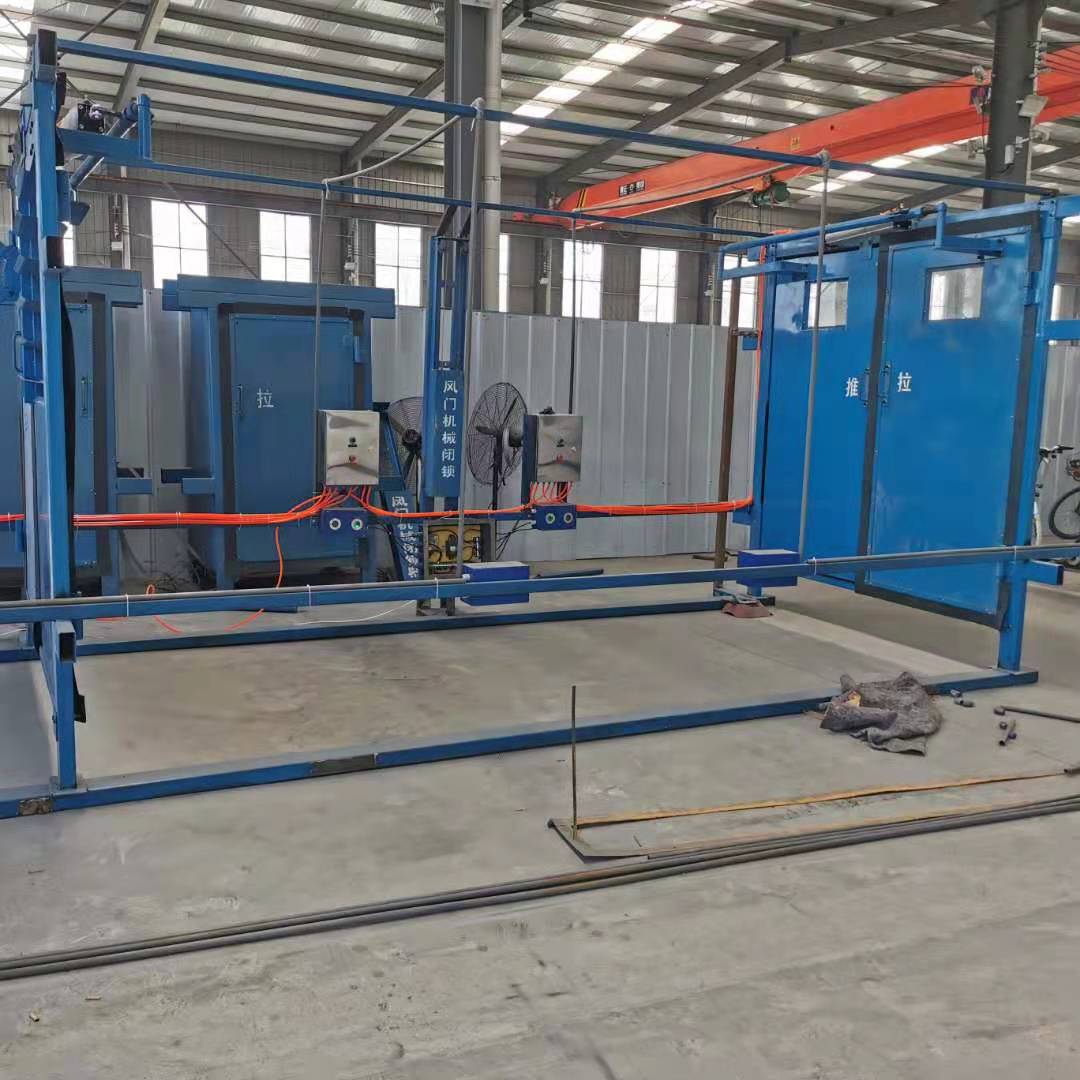

五、门体结构
门体主要由门框,门扇,平衡结构及配重等部分构成.门框门扇采用钢制焊接结构.其构成材料有2个的钢板,100*50方钢管,门框由100×60×6填充材料等构成。
调节配重,风门能自动关闭,门扇与外动力连接后可实现风门自动
