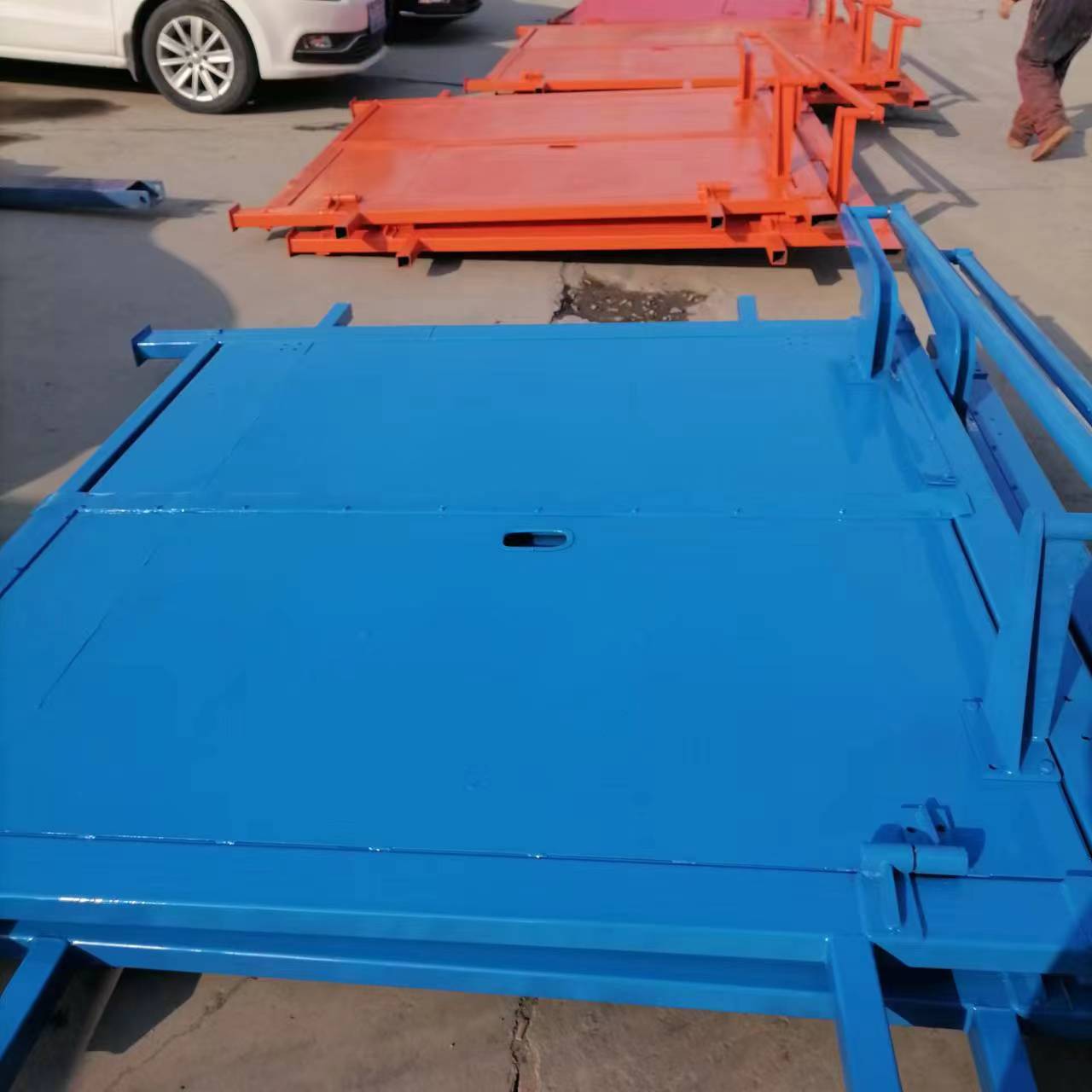

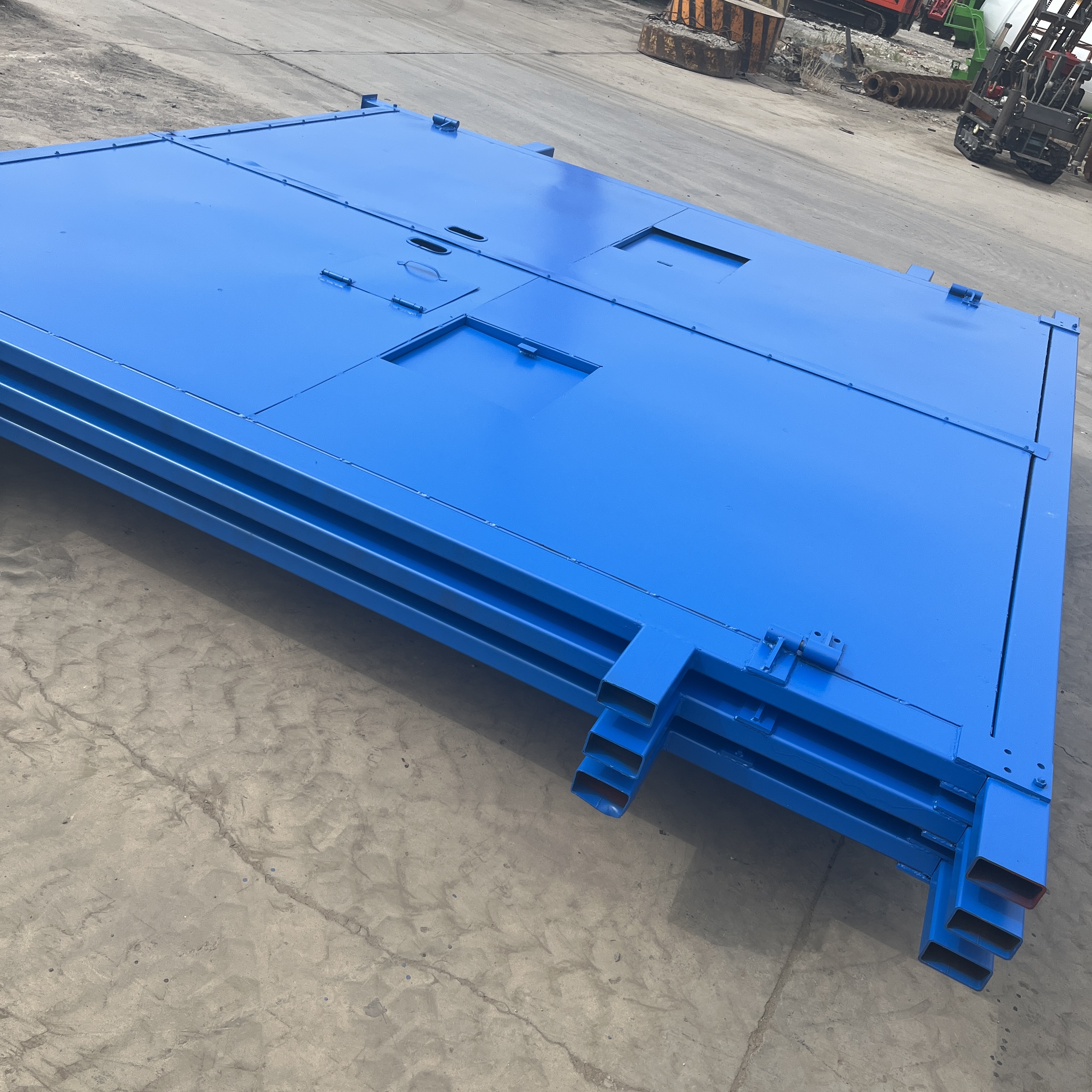

气控全自动风门是目前我国煤矿井下较为理想的一种风门,它打破了长期以来老式传统风门的结构型式,巧妙地把作用在风门上的风压通过平衡结构将其转化为一种内力,并且平衡掉.充分显示出该风门结构独特,简单使用,安全可靠等突出优点,受到专家及用户的高度评价,该风门内部采用聚氨酯高分子材料为其内部组成部分,其运输方便,安装简单深受广大用户的欢迎。
一,用途
气控全自动风门主要用于矿山井下仅回风巷和主要进回风巷之间每个联络巷中.
二,主要特点
1,开启力小,开启力与巷道的风压大小和风向无关
2,双向隔风,不需在设反向风门.
3人车过后,风门可自动关闭.
4,双向密封,漏风量小
5,关闭平稳,安全可靠.
6,防腐,防潮,防燃,强度大,不变形
7,两道门之间可实现闭锁
8,系统简单,易维护
三,气控全自动风门的安装要求
(1),安装之前矿方所备物品有:扳手,水平仪,吊线,过木和垫片.
(2)要求风门铅直平整,不扭曲,关闭平整
四,安装步骤
(1)先在轨道两侧适当位置凿坑,在距轨道面150mm处垫铁板(不小于150*150mm),找平.
(2)在巷道内放置两个横木将门框放上,用螺栓将门框固定在一起.
(3)立起门框,调整左右距离,并用水平尺调平.门梁必须水平,两个门框必须在同一个垂直面内.用米尺测量其对角线应一致.
(4)开始砌墙,在合适位置将导向轮固定在墙内.用两根过木将门梁夹住,切不可将过木直接压倒门梁上.过木的合适位置:过木的下缘应比门梁的上缘低5mm左右.
(5)门墙凝固后,将门扇,平衡结构,导向轮,拉手,吊桶等配件装上,然后关上门,调节连杆结构上的连杆,直到门扇关严为止.随后用扳手将连杆的锁紧螺母拧紧9连杆放在门的迎风侧
(6)在两道风门中部开一个1米*1.5米*1.5米硐室,将照明综保、主机、30开关、泵站依次摆放
(7)将油缸安装门上,用胶管连接油缸与泵站
(8)按照接线图将线接好,送电前,泵站逆时针将溢流阀压力调整最低,送电后,顺时针调整溢流阀将压力调整为3MPa,
(9)照射光敏传感器,风门依次开启。
五,维护
1,对门上的紧固物要涂油
