一、无压风门产品概述

无压风门又称矿用平衡无压风门、双向无压风门，是煤矿、金属非金属矿山井下通风系统核心专用安全设备，传统单扇风门受巷道正负风压影响，启闭阻力极大，风压越高开门越费力，且需配套反向风门才能实现双向隔风；而无压风门依托四连杆平衡力学结构，将巷道风压转化为门扇内部相互抵消的内力，门扇启闭不受风压大小、风流方向限制，单人力即可轻松开启，无需增设反向风门，搭配机械 / 电气互锁装置，彻底杜绝两道风门同时开启造成瓦斯积聚、通风紊乱等重大安全隐患，广泛适配高瓦斯、低瓦斯各类井下工况。

二、无压风门核心工作原理

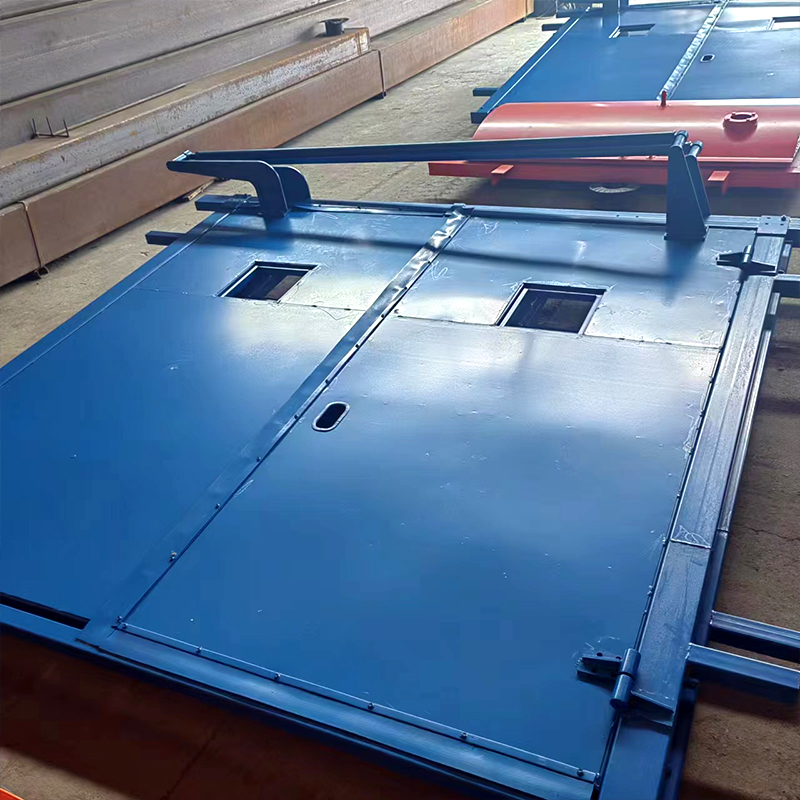

无压风门核心为风压平衡抵消原理，整机采用双扇对开异向同步启闭结构，顶部刚性四连杆机构将左右门扇刚性联动：

1.风压内力抵消：巷道风流产生的负压、正压同时作用于两扇门扇迎风面，风压推力通过连杆形成一对反向等大力矩，相互抵消，消除风压带来的启闭阻力，实测 3000Pa 高负压工况下，手动开启力仅 160N 以内，单人轻松推拉。

2.异向同步开闭：开门时两扇门同步向两侧反向打开，关门依靠配重、气缸复位自动闭合，门扇全程受力均衡，无拍门、撞击门框现象，保护密封胶条与门框结构。

3.双向密封隔风：门扇四周采用双层聚氨酯弹性密封胶条，关门后胶条完全挤压贴合门框，大幅降低漏风率，无论巷道风流正向、反向流动，均可实现有效隔绝，省去反向风门配套成本。

4.互锁安全机制：配套机械闭锁、气动互锁、电气闭锁，一道风门处于开启状态时，另一道风门强制锁死无法打开，永久避免风流短路，稳定井下通风网络。

三、无压风门主流分类

（一）按驱动控制方式分类

手动无压风门

基础经济型，依靠人工推拉、配重自动复位，纯机械结构无电气元件，无电无气源巷道均可使用，适用于行人检修巷、低频次通行联络巷，维护成本极低。

纯气动无压风门

依托井下现有压风管路供气，按钮气控开关启闭，无需铺设电缆，防爆安全，适配运输巷道、高瓦斯巷道，无停电停机风险，可加装红外自动感应。

电控气动无压风门

红外 / 雷达自动感应人车通行，自动开门、延时自动关闭，配套本安控制箱、85dB 语音声光报警、两道门电气互锁，支持地面调度室远程监控、故障记录，适合矿车、单轨吊高频运输大巷。

电动液压无压风门

液压油缸驱动，启闭力度大，适配超宽超高巷道、重型单轨吊通行场景，运行平稳缓冲性强。

（二）按材质分类

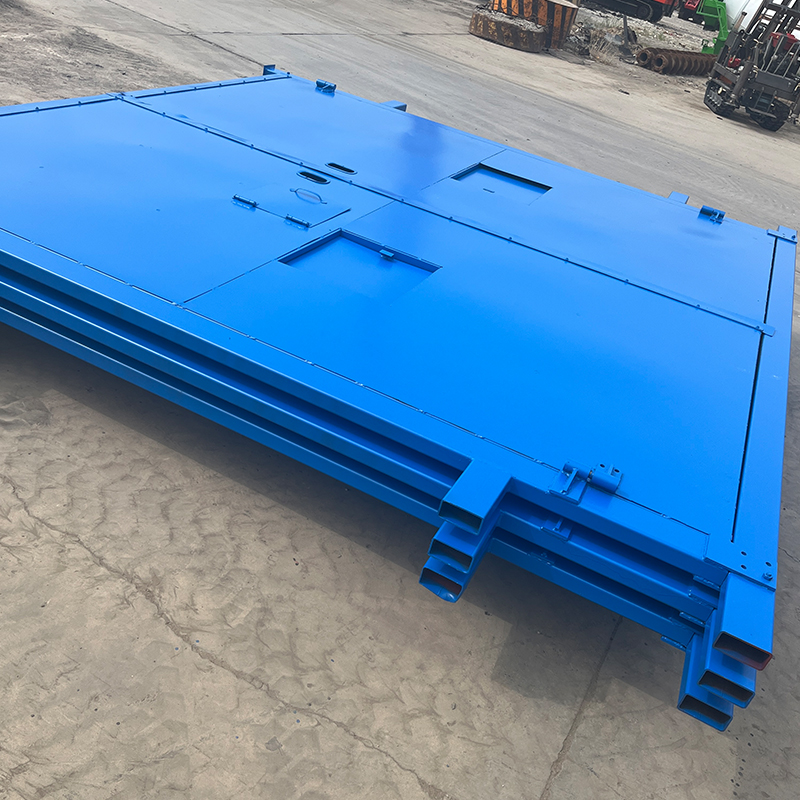

钢制无压风门：Q235 碳钢喷涂防腐，干燥常规巷道通用，性价比高；

不锈钢无压风门（304/316）：耐酸碱、抗潮湿腐蚀，适用于涌水量大、有腐蚀性瓦斯的采区巷道；

高分子复合无压风门：重量轻、抗静电、阻燃，轻量化井下掘进巷道专用。

（三）按使用场景细分

行人无压风门、行车无压风门、单轨吊专用无压风门、主通风巷减压无压风门、采区联络巷双向平衡风门。

四、核心技术参数

标准门洞尺寸：1400×1800、1600×1800、1800×2000、2100×2000、2400×2600mm，支持全尺寸非标定制；

最大承受巷道负压：≤3000Pa；

门扇最大开启角度：≤90°；

手动标准开启力：≤160N；

气动系统工作气压：0.6~0.8MPa；

电控输入电压：矿用本安 127V；

安全配置：双向机械互锁、声光语音报警、防夹缓冲、应急手动切换。

五、安装规范与调试要点

安装前清理巷道安装断面，保证门框与巷道壁贴合无缝隙，采用预埋螺栓固定，四角加固支撑，防止风压冲击门框变形；

严格按照门扇标识的推拉方向安装，平衡连杆机构保持水平，门轴加注耐磨润滑脂，保障启闭顺滑无卡滞；

气动款对接井下压风管路，加装减压阀调压至 0.6-0.8MPa，气管接头使用防爆卡套密封，杜绝漏气；

电控款控制箱安装于风门侧面 5 米安全区域，布线采用矿用阻燃电缆，红外感应探头避开粉尘遮挡位置；

安装完成后调试闭锁系统：开启一道风门，测试另一道风门锁死功能，确认互锁有效；调节配重、气缸缓冲速度，避免门扇猛烈撞击门框；

风门前后 5 米禁止堆放物料，预留充足通行空间，保证声光报警无遮挡。

六、FAQ 常见问答

Q1：无压风门和普通单扇风门有什么区别？

A：普通单扇风门受风压影响开门费力，且只能单向隔风，必须配套反向风门；无压风门依靠平衡结构抵消风压，单人轻松开启，双向密封无需反向风门，自带互锁，通风安全等级更高，是目前矿山通风主流换代产品。

Q2：高瓦斯矿井适合用电控无压风门吗？

A：可以，优先选用纯气控无电控无压风门，无电气火花隐患；如需全自动感应，必须使用 Ex ib I Mb 本安防爆电控组件，具备 MA 安标方可下井使用。

Q3：无压风门是否可以定制非标尺寸？

A：支持全规格非标定制，根据巷道断面、矿车、单轨吊通行宽度调整门洞长宽，同时可配套观察窗、行人小窗、防撞装置。

Q4：两道无压风门必须配套互锁装置吗？

A：根据《煤矿安全规程》要求，井下联络巷两道风门必须设置可靠互锁，防止同时开启造成风流短路、瓦斯积聚，无互锁装置无法通过安全验收。

Q5：潮湿积水巷道选用什么材质无压风门？

A：优先 304 不锈钢无压风门，门扇、门框全不锈钢防腐，密封胶条选用耐水耐磨聚氨酯材质，避免碳钢长期潮湿生锈失效。
