抗地压风门｜矿用抗地压无压平衡风门

一、产品概述

抗地压风门也叫矿用抗地压无压平衡风门、抗挤压缓冲风门，是针对煤矿深部开采、高地应力、巷道帮鼓、底鼓、围岩收敛变形工况研发的专用井下通风安全设备。普通无压风门在受地压挤压时，容易出现门框变形、门扇卡死、关不严、漏风量大、频繁损坏维修等问题；抗地压风门在传统无压平衡风门基础上增设三维缓冲伸缩门框结构，能够吸收巷道地压挤压力，保护门扇主体不受破坏，保障通风系统稳定运行。

该设备主要用于煤矿、金属非金属矿山井下进回风巷、联络巷、大断面硐室，实现隔断风流、调节风量，可实现手动、气动、电液全自动控制，配套双门互锁装置，符合《煤矿安全规程》使用要求，是高地压矿井巷道通风优选设施。

二、结构组成

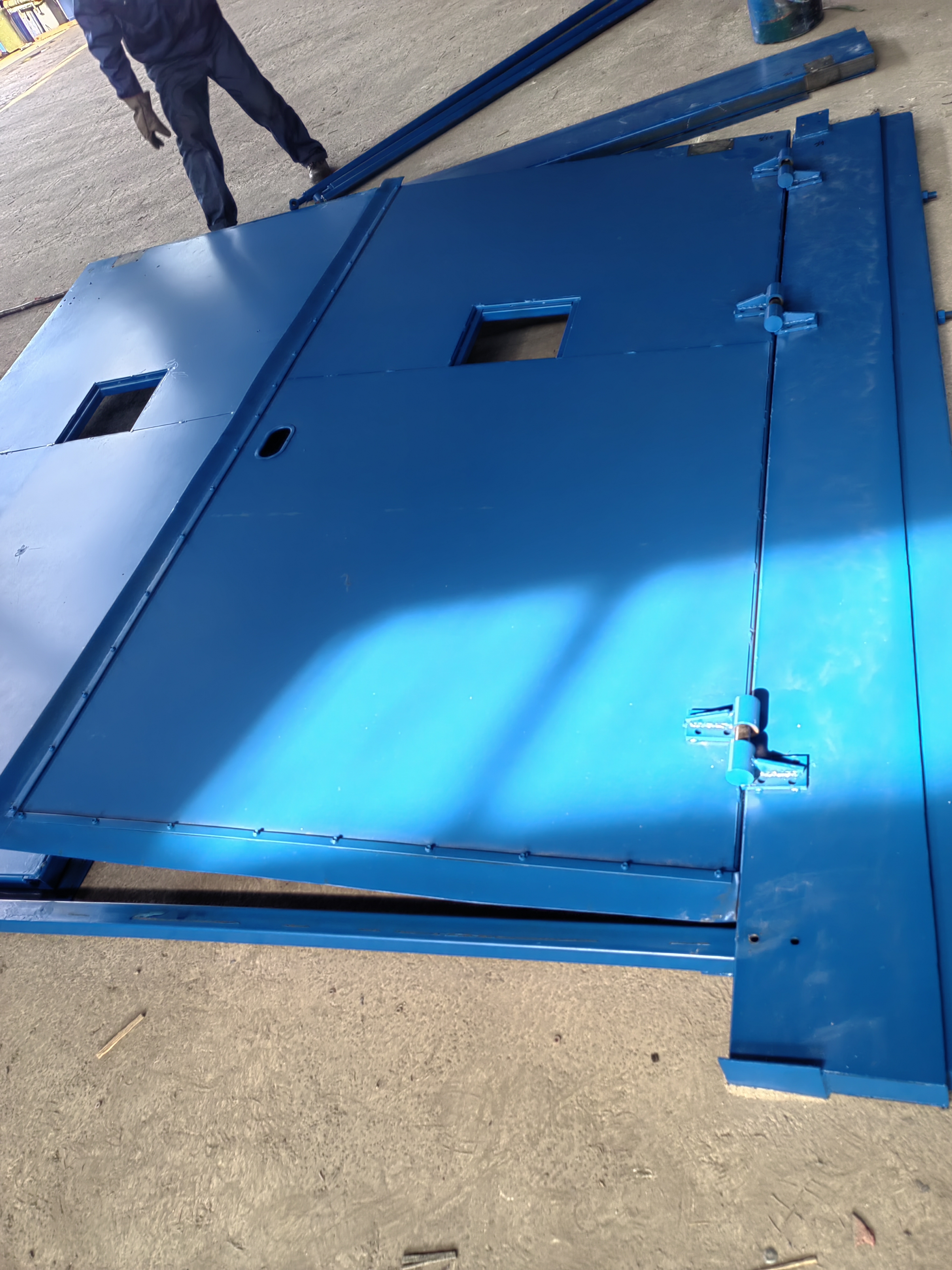

抗地压风门整套设备主要由：抗地压伸缩缓冲门框、双扇门扇、无压平衡四连杆机构、密封胶条、机械闭锁 / 电气闭锁装置组成；

选配部件：气动气缸、液压驱动总成、红外雷达感应装置、ZMK‑127 自动控制箱、观察视窗、调节风窗等。

抗地压缓冲门框：门框上、左、右三面设置弹性伸缩缓冲组件，可自适应巷道围岩挤压变形，压力释放后机构可复位，不影响风门启闭与密封性能。

高强度门扇：Q235 钢板焊接方管龙骨加强结构，内部密布加强筋，刚性强、抗冲击，可加装观察窗便于观察对侧巷道情况。

无压平衡连杆机构：核心传动部件，抵消巷道风压，大压差条件下开关风门轻便省力。

闭锁机构：机械 + 电气双重闭锁，实现两道风门互锁，杜绝风流短路。

密封组件：耐磨耐老化橡胶密封条，关闭后门扇与门框紧密贴合，降低漏风率。

三、工作原理

1、无压平衡启闭原理

利用四连杆对称平衡结构，巷道风压同时作用两扇门扇，风压作用力内部相互抵消，开关不受巷道风压大小、风向影响，无论巷道压差多大，均可轻松开启风门，降低工人操作劳动强度。

2、抗地压缓冲工作原理

当巷道两帮、顶板产生地压，发生帮鼓、巷道收敛时，挤压力优先作用于可伸缩缓冲门框组件，缓冲机构发生位移吸收矿压冲击力，压力不会直接传递到门扇本体，避免门扇扭曲变形、卡滞打不开；当地压释放，巷道变形回弹，缓冲机构自动复位，风门依旧可以正常开关、密闭，大幅减少维修更换频次。

3、互锁闭锁原理

两道风门通过闭锁装置联动，同一时间只允许打开一道风门，有效防止风流短路，避免瓦斯积聚等安全隐患。

四、产品主要特点

抗地压抗挤压，适配变形巷道：三维可伸缩缓冲门框，可适应巷道水平、垂直方向收敛变形，解决深部矿井地压大、巷道底鼓帮鼓造成风门损坏难题，地压来压不卡死、不变形。

无压平衡，启闭轻便：四连杆平衡结构，不受巷道大压差影响，手动开启省力；全自动版本支持红外、雷达感应，人车通行自动开关。

密封性能优良，漏风率低：采用耐磨复合橡胶密封胶条，贴合紧密，漏风率低，保障矿井通风系统参数稳定。

高强度门体，坚固耐用：门扇方管龙骨 + 钢板焊接，整体刚性强，抗冲击、抗磕碰；表面防腐喷漆处理，适应井下潮湿、粉尘环境，使用寿命长。

多重安全闭锁：机械闭锁 + 电气闭锁双重防护，两道风门互锁，具备故障报警、延时关门功能，满足煤矿防爆安全标准。

多种驱动模式可选：支持手动操作、纯气动驱动、电液全自动；断电断气条件下保留手动应急启闭功能。

支持非标定制：门洞尺寸、开启形式、是否带观察窗、调节风窗均可根据井下巷道实际尺寸定制，适配行人、行车大断面巷道。

四、主要技术参数

材质：Q235 碳钢（可定制高分子复合材质）

常用门洞规格：1.4×1.8m、1.6×1.8m、1.8×2.0m、2.0×2.2m，大断面可定制

可适应巷道变形量：水平方向 100‑400mm，竖直方向 100‑150mm

适配巷道风压：0‑5000Pa

启闭方式：手动 / 气动 / 电液全自动

闭锁方式：机械闭锁、电气闭锁

漏风率：≤5%

工作环境：适用于含有瓦斯、煤尘爆炸性气体的井下潮湿多粉尘环境

五、适用范围

煤矿井下：深部开采高地压巷道、受冲击地压影响巷道、采区联络巷、进回风大巷、采掘顺槽，巷道易帮鼓、底鼓、围岩收敛变形位置优先选用。

非煤矿山：金属矿、非金属矿井下通风联络巷道。

适合人车通行频繁，普通无压风门频繁挤压损坏、维修量大的矿井工况。

不推荐用于瓦斯突出巷道，突出矿井应选用防突风门。

六、常见问答（FAQ，提升长尾关键词排名）

Q1：抗地压风门必须配全自动控制吗？

A：不是。可以只做手动抗地压风门；有频繁人车通行需求，再选配气动、电液自动控制系统。

Q2：抗地压风门可以做多大尺寸？

A：可以根据巷道现场定制，支持大断面行车巷道，需要提供巷道净宽、净高、巷道地压变形情况。

Q3：地压释放之后，风门还能不能正常使用？

A：缓冲机构具备复位能力，在地压挤压消除后，门框可恢复原有状态，门扇开关、密封不受影响。

Q4：一套抗地压风门包含哪些东西？

A：标配 2 扇门扇 + 抗地压缓冲门框、平衡连杆、密封胶条、机械闭锁；自动款额外包含气缸 / 液压件、控制箱、感应装置。
