调节风窗无压风门的产品结构

一、概述

调节风窗无压风门是煤矿井下通风系统专用的安全风门设备，由无压风门主体与配套调节风窗组合而成，依靠压力平衡原理实现门扇开闭，有效降低巷道风压对开关门的阻力。调节风窗可按需开合，精准调控巷道通风风量，平衡井下风压，是矿井通风系统中重要的通风调控设施。产品结构稳定，密封性能好，适用于煤矿、非煤矿山井下巷道，可自动或手动开启，解决传统风门开门费力、漏风量大、风压失衡等问题。

二、产品结构

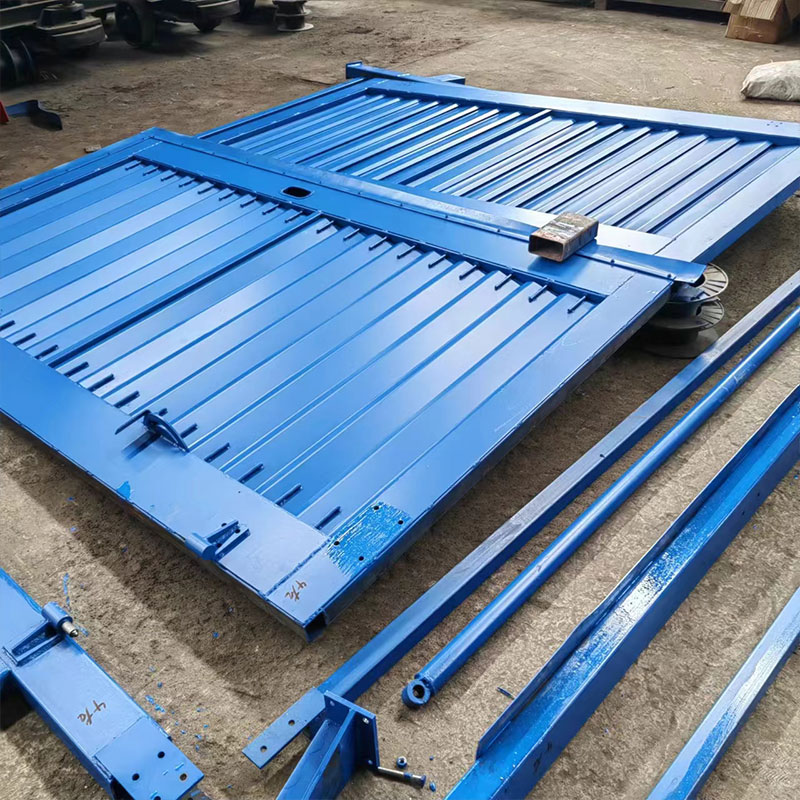

调节风窗无压风门主要由门扇、门框、平衡连杆机构、密封胶条、调节风窗组件、配重装置、闭锁装置组成。

无压风门主体：采用钢制焊接结构，依靠连杆平衡机构抵消巷道风压，开关轻便；

调节风窗：集成在门扇或墙体上，带有可调百叶 / 滑动窗口，可人工调节通风开口大小，实现风量调节；

密封组件：门扇四周加装橡胶密封胶条，减少风门关闭后的漏风；

联锁闭锁装置：配备风门机械联锁，保证两道风门不能同时打开，防止风流短路。

三、产品特点

无压开启，开关轻便：采用压力平衡原理，不受巷道正负风压影响，人工开关省力，可加装电动、气动自动控制装置，实现远程控制。

风量可调，通风可控：配套调节风窗，可根据井下通风需求调整过风面积，精准调节巷道风量，平衡区域风压，避免风流紊乱。

密封性能优良：门扇四周全胶条密封，关闭后漏风率低，保障矿井通风系统稳定。

安全联锁防护：配置机械联锁装置，两道风门互锁，杜绝同时开启造成风流短路，保障井下安全生产。

坚固耐用，维护简单：钢制主体抗冲击、抗变形，耐腐蚀；零部件标准化，现场检修更换方便。

多种控制可选：支持手动、电动、气动、液压驱动，可搭配传感器、声光报警装置，接入矿井自动化通风系统。

四、产品分类

手动调节风窗无压风门：基础款，人工开关风门、手动调节风窗开度，成本低，维护简单，多用于普通巷道。

电动调节风窗无压风门：电机驱动门扇开闭，电动调节风窗，可远程控制，适合主通风巷道、自动化矿井。

气动调节风窗无压风门：以井下压风为动力源，防爆性能好，煤矿高瓦斯巷道优先选用。

双扇无压风门（带调节风窗）：巷道断面较大时选用，双扇对开，通行空间大，配套调节风窗调控风量。
